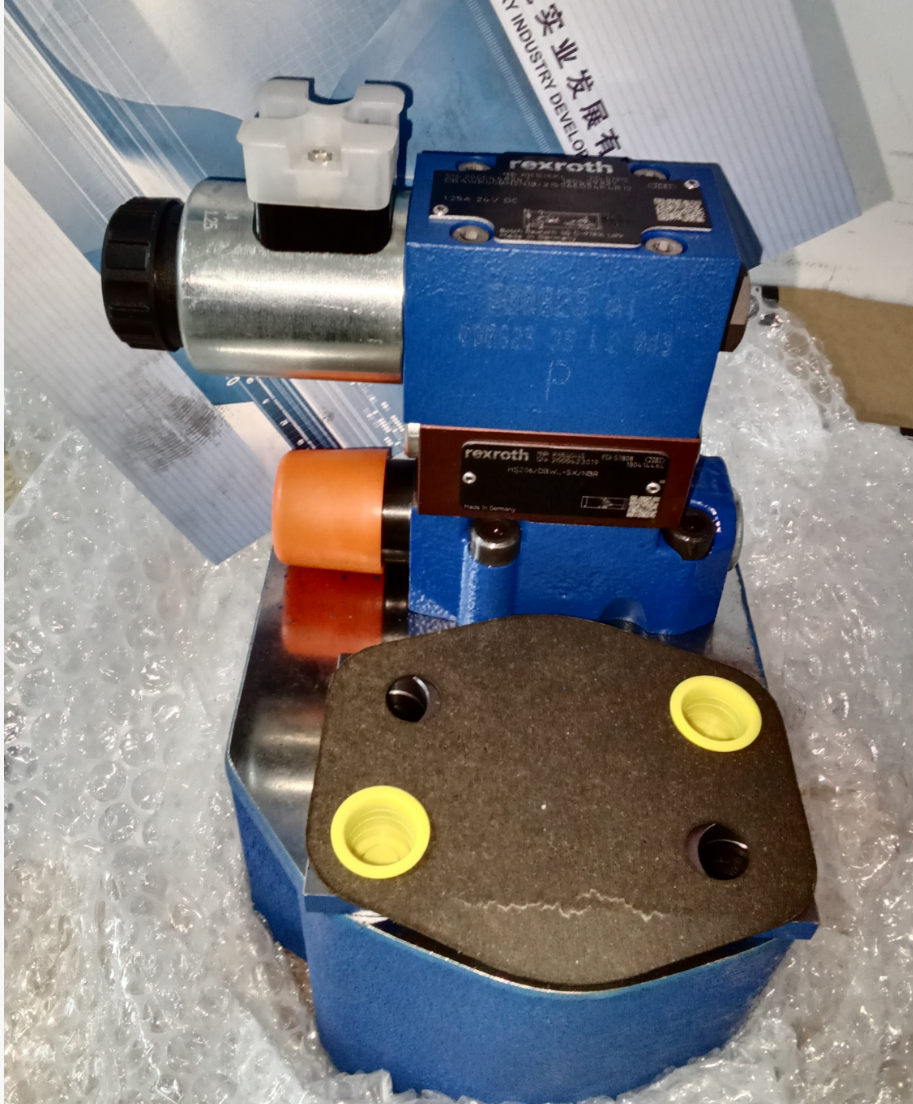

力士乐泵安全阀泵安全块DBAWR40BH2N1X/315S6EG24K4R12工作原理贯穿油口内的压力作用在主阀芯上，同时压力也通过带喷嘴的控制油路，作用在主阀芯的弹簧加载侧以及先导控制阀的钢球上。当贯穿油口内的压力超过弹簧的设定值时，钢球会克服弹簧力打开。此时，信号由贯穿油口的控制油路内部提供。主阀芯弹簧加载侧的液压油，会通过控制油路、喷嘴和钢球流入弹簧腔。随后，油液会流入油箱（通过内部 “-" 控制油路 ）或外部 “Y" 控制油路。喷嘴会使主阀芯处产生压力降，因此通道 P 与通道 T 之间的连通口打开，液压油从通道 P 流向通道 T，同时维持设定的工作压力。

力士乐泵安全阀泵安全块 DBAWR40BH2N1X/315S6EG24K4R12基本构成

它主要包含：

阀块

主阀芯插件

带压力调节功能的先导控制阀

阀块上设有液压油输入口 P 和输出口 T。在贯穿油口的一个分支中，有一个与主阀芯插件相连的通道。当该通道打开时，会与 T 口（回油口）连通。

功能特点：
 泵的减压启动与循环运行可直接安装在泵的 SAE 压力接口上
通过内置换向阀实现电磁阀控制的卸载功能集成单向阀（可选配置）
开关冲击阻尼（仅适用于 DBAW 型，可选配置）符合欧盟低电压指令 2014/35/EU（适用于电压＞50 V AC 或＞75 V DC 的场景）
符合英国《电气设备（安全）条例》SI 2016/1101（适用于电压＞50 V AC 或＞75 V DC 的场景）
电磁阀线圈为经认证组件，带有符合 UL 906:1982 版标准的 UR 认证标记（可选配置）
